Interruttore a camma rotante con combinazione a due posizioni con lucchetto da 20 A

L'interruttore a camma rotante con combinazione a due posizioni con lucchetto da 20 A è una versione aggiornata derivata dalla serie HZ5. Progettato su misura per circuiti CA a 50 Hz con una tensione operativa nominale fino a 380 V, è utilizzato principalmente per l'avviamento, l'arresto, l'inversione e il controllo della velocità del motore.

Inoltre, può anche fungere da interruttore di interruzione dell'alimentazione, interruttore di controllo del circuito, interruttore di controllo principale, interruttore della saldatrice e altre applicazioni correlate.

Caratteristica del prodotto

·  L'interruttore a camma rotante con combinazione a due posizioni con lucchetto da 20 A è un modello aggiornato sviluppato dalla serie HZ5.

·  È adatto per l'applicazione in sistemi CA a 50 Hz in cui la tensione operativa nominale non supera 380 V.

·  Il suo utilizzo principale è per l'avviamento, l'arresto, l'inversione e il controllo della velocità del motore.

·  Inoltre, può fungere anche da interruttore di interruzione dell'alimentazione, interruttore di controllo del circuito, interruttore di controllo principale, interruttore della saldatrice e altre applicazioni correlate.

·  Maniglia tipo lucchetto per evitare malfunzionamenti.

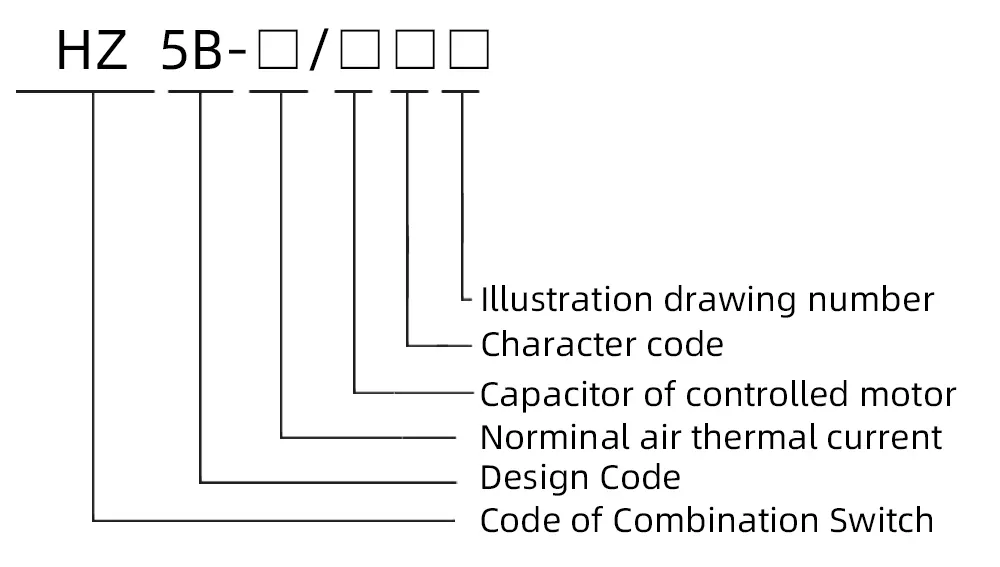

Classificazione

·  In termini di corrente nominale: offerta in due specifiche, 10 A e 20 A.

·  In termini di applicazione: diviso in due tipologie, una per la commutazione del circuito e l'altra per il controllo diretto dell'accensione/spegnimento del motore.

·  In termini di numero di sezioni di contatto: disponibili da 1 a 8 sezioni, per un totale di 8 tipologie.

·  In termini di combinazione di modalità operativa e posizione dell'attuatore: esistono 8 tipi distinti in tutto.

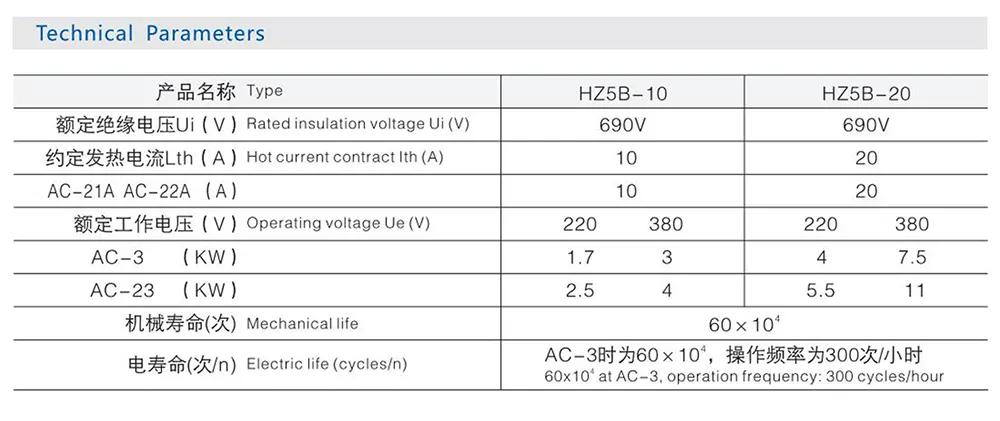

Parametri tecnici
