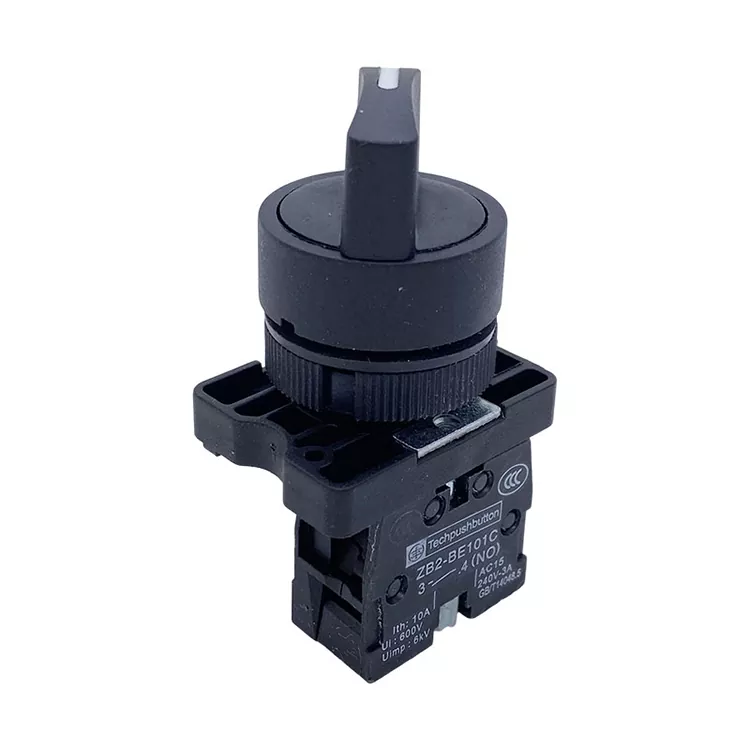

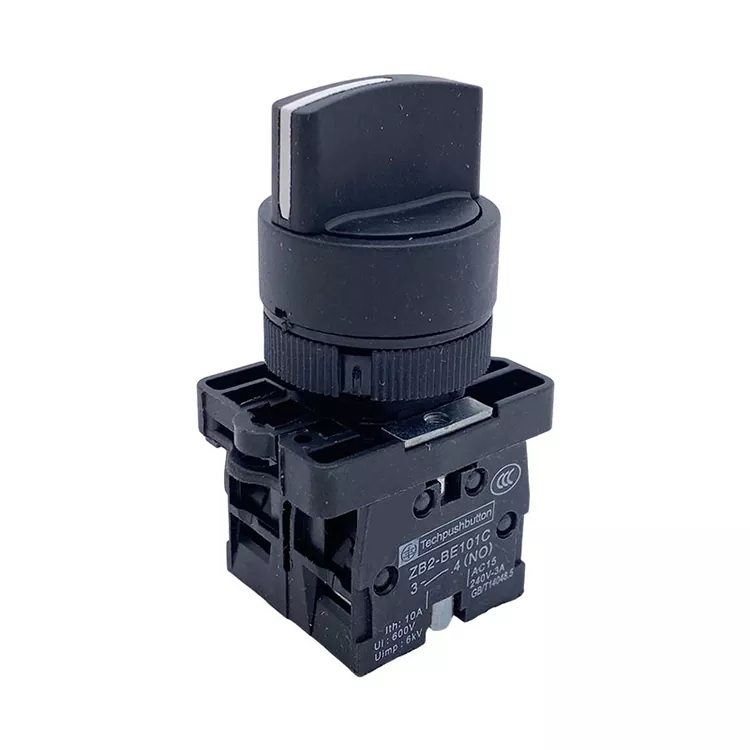

XB2-ED Ripristina il commutatore rotante a due manopole a tre posizioni autobloccanti

Il commutatore rotante a due manopole a tre posizioni autobloccanti XB2-ED è realizzato appositamente per soddisfare le rigorose esigenze degli scenari di controllo industriale. Presenta un design della manopola intuitivo, che supporta sia la modalità di ripristino che quella autobloccante, che può essere commutata in modo flessibile tra due o tre posizioni per realizzare la conversione del circuito, il controllo di avvio-arresto dell'apparecchiatura, la selezione della modalità e altre operazioni chiave. Sia in ambienti industriali difficili che in pannelli di controllo standard, questo interruttore mantiene prestazioni costanti, garantendo un funzionamento sicuro ed efficiente dei sistemi elettrici.

Benvenuti a esplorare il commutatore rotante a due manopole a tre posizioni autobloccanti XB2-ED, un componente di controllo industriale ad alte prestazioni progettato per affidabilità, durata e versatilità. Progettata per soddisfare gli standard industriali internazionali, questa serie è ampiamente applicata in vari scenari di automazione e controllo meccanico, fungendo da interfaccia uomo-macchina critica che garantisce un funzionamento preciso e stabile delle apparecchiature.

Caratteristica del prodotto

1. Specifiche nominali

Adatto per circuiti CA 50 Hz/60 Hz con una tensione nominale massima di 380 V CA e 220 V CC e una corrente nominale di 10 A. La tensione di isolamento nominale raggiunge i 660 V, fornendo una protezione isolante affidabile per i sistemi elettrici.

2. Posizione e modalità operativa

Disponibile nelle opzioni a due posizioni (rotazione di 90°) e tre posizioni, che supportano le funzioni di ripristino e autobloccaggio. La modalità autobloccante garantisce che l'interruttore rimanga nella posizione selezionata dopo l'operazione, mentre la modalità di ripristino ritorna automaticamente alla posizione originale, soddisfacendo diversi requisiti di controllo.

3. Montaggio e terminali

Progettato per il montaggio a pannello standard da 22 mm per un'installazione salvaspazio. Dotato di terminali di collegamento con morsetto a vite per un cablaggio stabile e una facile installazione e manutenzione.

Applicazione del prodotto

Il commutatore rotante a due manopole a tre posizioni autobloccanti XB2-ED è ampiamente utilizzato in vari campi industriali e commerciali, grazie alle sue prestazioni stabili e alla funzionalità versatile. Le applicazioni tipiche includono:

- Automazione Industriale: Pannelli di controllo per linee di produzione automatizzate, macchine utensili (torni, fresatrici, punzonatrici), macchine per l'imballaggio, macchine tessili e macchine minerarie.

- Apparecchiature elettriche: circuiti di controllo per motori, pompe, ventilatori, compressori, avviatori elettromagnetici e relè; selezione della modalità e conversione del circuito per armadi elettrici.

- Settori commerciali e civili: sistemi di controllo per apparecchiature HVAC, sistemi di illuminazione, pannelli di controllo per ascensori ed elettrodomestici (apparecchiature ad alta potenza).

- Ambienti speciali: sistemi di controllo per navi, apparecchiature di telecomunicazione e apparecchiature di distribuzione di energia, dove sono richieste affidabilità e adattabilità ambientale.

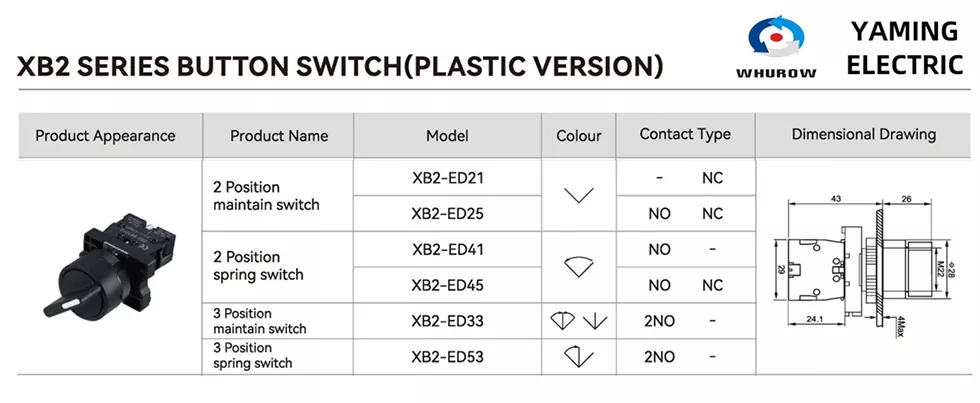

Parametri tecnici
