YAMING, ovvero Zhejiang Yaming Electric Co., Ltd., si concentra sul settore degli interruttori elettrici da oltre 30 anni. Con un profondo accumulo tecnico, superba maestria e attrezzature di produzione avanzate, la fabbrica è impegnata nella ricerca e sviluppo e nella produzione di prodotti di controllo elettrico di alta qualità. Con scenari applicativi versatili, prestazioni affidabili e specifiche personalizzabili, il commutatore di controllo a doppia alimentazione a tre posizioni da 32 A fornisce soluzioni di controllo elettrico efficienti e stabili per vari settori. YAMING, un produttore affidabile con sede in Cina, integra una ricca esperienza nel settore in ogni prodotto, garantendo qualità superiore e supporto post-vendita professionale.
- Alimentazione applicabile: CA 50 Hz, tensione di funzionamento nominale ≤ 440 V; Tensione CC ≤240 V
- Funzione principale: funzionamento on/off manuale non frequente, controllo del circuito e conversione
- Funzione estesa: controllo diretto di motori di piccola capacità; applicabile al controllo principale e alla misurazione del circuito

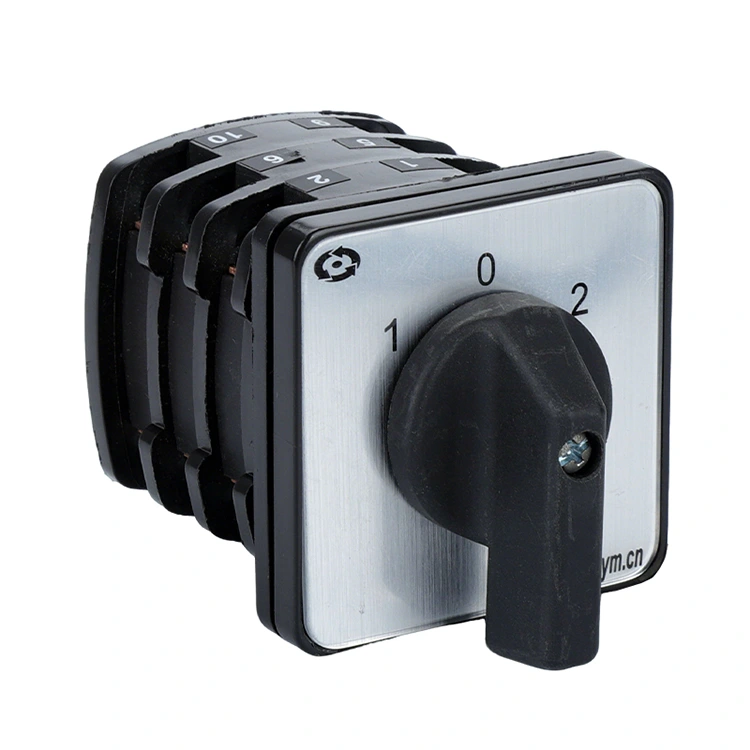

Il commutatore di controllo della potenza doppia a tre posizioni da 32A funge anche da interruttore di controllo del circuito, interruttore dell'apparecchiatura di prova, interruttore di controllo del motore, interruttore di controllo principale e interruttore della saldatrice, coprendo molteplici scenari di utilizzo per soddisfare le diverse esigenze dei clienti.
- Forte forza del marchio: supportato da oltre 30 anni di esperienza professionale di YAMING nel settore degli interruttori elettrici, con capacità di produzione e ricerca e sviluppo mature.
- Artigianalità superiore: adotta sofisticate tecnologie di produzione e rigorosi processi di ispezione della qualità per garantire prestazioni del prodotto stabili e affidabili.
- Tecnologia all'avanguardia: integra una tecnologia di controllo elettrico avanzata per realizzare una conversione e un controllo efficienti del circuito, migliorando la sicurezza e la stabilità del sistema elettrico.
- Applicazione versatile: copre molteplici posizioni funzionali, adatte a vari scenari di controllo elettrico, con forte adattabilità.
- Specifiche personalizzabili: supporta la personalizzazione personalizzata di più parametri per soddisfare le esigenze di utilizzo speciali di diversi clienti.
1.Classificazione dell'applicazione
- Categorie basate sull'applicazione: conversione del circuito principale, controllo diretto del motore, controllo principale e misurazione
- Categorie della modalità operativa: tipo di posizionamento, tipo con ripristino automatico, tipo di posizionamento con ripristino automatico
2.Specifiche personalizzabili
- Specifiche della sezione del sistema: 1–12 sezioni (tipo di posizionamento), 1–3 sezioni (tipo con ripristino automatico), 1–6 sezioni (tipo con controllo motore diretto); servizi personalizzati sono forniti per richieste di sezioni speciali
- Opzioni angolo di conversione: 30°, 45°, 60°, 90°
- Opzioni forma pannello: quadrato, rotondo e altre forme personalizzate
3.Classificazione aggiuntiva
Il commutatore di controllo a doppia potenza a tre posizioni da 32A può anche essere classificato in base alla modalità operativa e alla posizione dell'attuatore, ampliando ulteriormente l'ambito di applicazione per adattarsi ai diversi ambienti di installazione e ai requisiti di utilizzo.
Condizioni di lavoro
- Temperatura ambiente: da -25°C a +40°C e la temperatura media su 24 ore non deve essere superiore a +35°C
- Altitudine di installazione: non deve superare i 2000 m
- Umidità relativa: Alla temperatura massima di +40°C, l'umidità relativa dell'aria non deve superare il 50%; è consentita un'umidità relativa più elevata a temperature più basse (ad esempio, 90% a +20°C); dovranno essere adottate misure protettive speciali per contrastare la formazione di condensa derivante da sbalzi di temperatura occasionali
- Grado di inquinamento: Classe 3
- Categoria di installazione: Categoria Ⅱ e Ⅲ
|

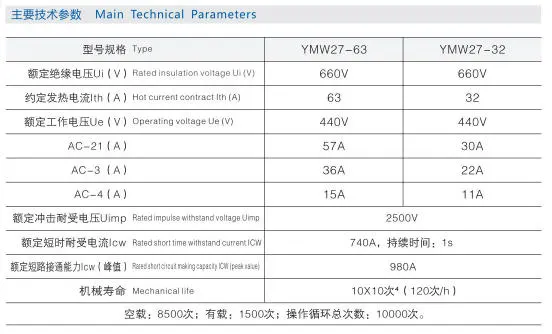

Principali parametri tecnici |
YMW27-63 |
YMW27-32 |
|
Tensione nominale di isolamento Ui (V) |
660 V |
660 V |
|
Corrente termica nominale Ith (A) |
63 |
32 |
|
Tensione operativa Ue (V) |
440 V |
440 V |
|
AC-21 (A) |
57A |
30A |
|
AC-3 (A) |
36A |
22A |
|
AC-4(A) |
15A |
11A |
|
Tensione nominale di tenuta ad impulso Uimp |
2500 V (entrambi) |
2500 V (entrambi) |
|
Corrente nominale ammissibile di breve durata Icw |
740A, durata: 1s (entrambi) |
740A, durata: 1s (entrambi) |
|
Potere di chiusura/interruzione nominale (valore di picco) |
980A (entrambi) |
980A (entrambi) |
|
Vita meccanica |
10×10⁴ (120 ore) (entrambi) |
10×10⁴ (120 ore) (entrambi) |
|
Vita elettrica |
A vuoto: 8500; Caricato: 1500; Cicli operativi totali: 10000 (entrambi) |
A vuoto: 8500; Caricato: 1500; Cicli operativi totali: 10000 (entrambi) |
|
Tipo corrente |
Usa categoria |
Uso tipico |
|
Comunicazione (AC) |
AC-21 |
Accendere e spegnere il carico del motore o altro carico ad alta induttanza |
|
Comunicazione (AC) |
AC-3 |
Avviamento e rottura motore asincrono a gabbia di scoiattolo |
|
Comunicazione (AC) |
AC-4 |
Avviamento, frenatura in retromarcia, marcia in retromarcia e avanzamento lento del motore asincrono a gabbia di scoiattolo |
|

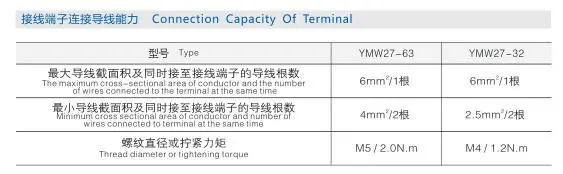

Articolo |
Tipo: YMW27-63 |
Tipo: YMW27-32 |
|
Sezione trasversale massima del cavo e numero di cavi collegati contemporaneamente al terminale |
6 mm² / 1 filo |
6 mm² / 1 filo |
|
Sezione trasversale minima dei cavi e numero di cavi collegati contemporaneamente al terminale |
4mm² / 2 fili |
2,5 mm² / 2 fili |
|
Diametro della filettatura o coppia di serraggio |
M5 / 2,0 N·m |
M4/1,2 N·m |
