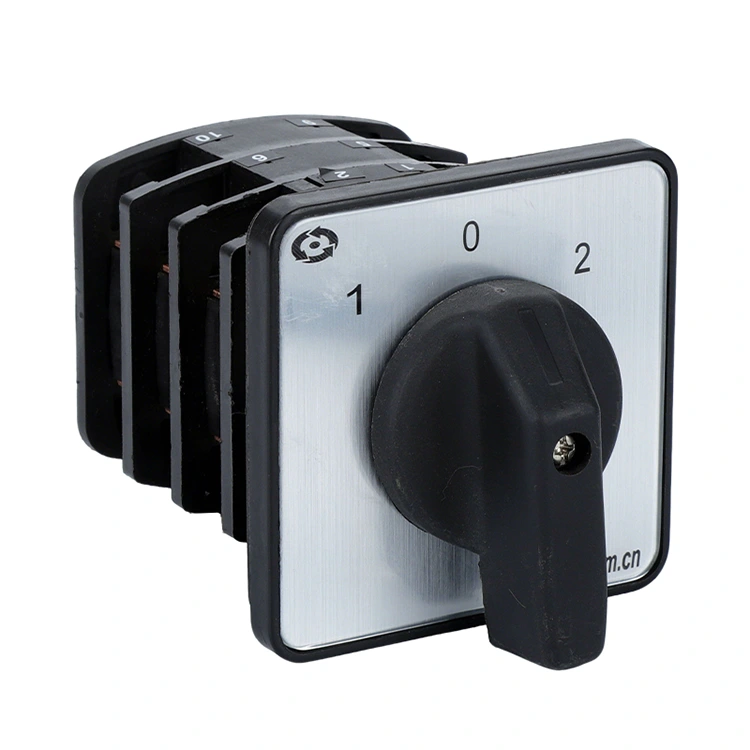

Il commutatore di controllo a doppia alimentazione a tre posizioni YAMING YMW27 63A è un componente fondamentale di controllo elettrico sviluppato e prodotto in modo indipendente da YAMING, una fabbrica professionale focalizzata sul settore degli interruttori elettrici da oltre 30 anni. Viene utilizzato principalmente per la connessione o la disconnessione manuale e poco frequente di circuiti per realizzare funzioni di controllo e conversione.
Inoltre, il commutatore di controllo a doppia potenza a tre posizioni da 63 A può controllare direttamente motori di piccola potenza ed è adatto anche per scenari di controllo del comando principale e di misurazione del circuito, fungendo da soluzione versatile per molteplici esigenze di controllo elettrico. Presenta prestazioni efficienti e affidabili, sistemi di classificazione completi e ampia applicabilità, in grado di soddisfare le diverse richieste di applicazioni professionali. YAMING, in qualità di fornitore affidabile dalla Cina, fornisce servizi personalizzati per soddisfare le esigenze speciali dei clienti.
- Solida base del marchio: sviluppato da YAMING, un produttore con oltre 30 anni di esperienza nel settore degli interruttori elettrici, il prodotto eredita la sofisticata lavorazione artigianale e la forza tecnica superiore del marchio, garantendo prestazioni stabili e affidabili.
- Efficiente e affidabile: incentrato sul controllo del circuito elettrico, il commutatore di controllo a doppia potenza a tre posizioni 63A offre un funzionamento efficiente e affidabile, garantendo efficacemente la stabilità dell'impianto elettrico e soddisfacendo i requisiti delle applicazioni professionali.
- Ampia applicabilità: può essere utilizzato come interruttore di controllo del circuito, interruttore del dispositivo di prova, interruttore di controllo del motore, interruttore di controllo principale e interruttore della saldatrice, coprendo una varietà di scenari applicativi.
1.Sistema di classificazione
- Classificazione per applicazione: conversione del circuito principale, controllo diretto del motore, controllo principale e misurazione.
- Classificazione per modalità operativa: tipo di posizionamento, tipo con autoripristino, tipo di posizionamento-auto-reset.
- Classificazione per Sezioni del Sistema: 1–12 sezioni per tipologia di posizionamento; 1–3 sezioni per il tipo con ripristino automatico; 1–6 sezioni per il tipo con controllo motore diretto. Sono disponibili servizi personalizzati per soddisfare i requisiti di sezioni speciali.
- Classificazione per angolo di conversione: 30°, 45°, 60°, 90°.
- Classificazione per forma del pannello: pannello quadrato, pannello rotondo, ecc.
- Altre classificazioni: può anche essere classificato in base alla modalità operativa e alla posizione dei dispositivi di controllo.
2. Scenari applicativi
Con un sistema di classificazione completo, il prodotto può soddisfare diversi requisiti applicativi in vari sistemi elettrici. Il commutatore di controllo a doppia potenza a tre posizioni 63A è ampiamente utilizzato in linee di produzione industriale, armadi elettrici di controllo, apparecchiature di prova, sistemi di controllo di motori di piccola potenza e apparecchiature di saldatura, fornendo soluzioni di controllo e conversione di circuiti stabili e affidabili per vari settori.
- Temperatura Aria Ambiente: Minima -25°C, massima +40°C; la temperatura media nelle 24 ore non dovrà superare i +35°C.
- Altitudine di installazione: ≤2000 metri.
- Umidità relativa: ≤50% a +40°C; fino al 90% a +20°C. Devono essere adottate misure speciali contro la condensa causata dalle variazioni di temperatura.
- Grado di inquinamento: 3; Categoria di installazione: Tipo Ⅱ, Ⅲ.
YAMING (Zhejiang Yaming Electric Co., Ltd.) è un produttore e fornitore professionale di interruttori elettrici con sede in Cina, con oltre 30 anni di esperienza nel settore degli interruttori elettrici. L'azienda aderisce innanzitutto al concetto di qualità, facendo affidamento su processi di produzione eccellenti e tecnologie avanzate per fornire prodotti di controllo elettrico affidabili e di alta qualità per clienti globali. Con perfette capacità di servizio personalizzate, YAMING può personalizzare i prodotti in base alle esigenze del cliente, conquistando ampia fiducia e riconoscimento nel settore.
|

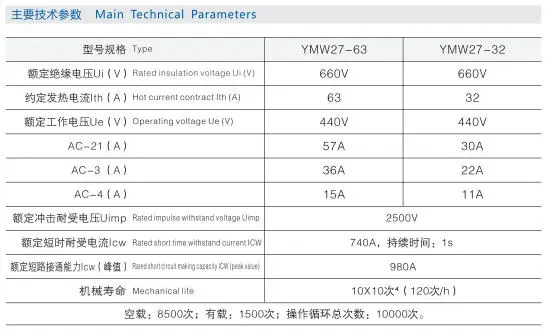

Principali parametri tecnici |
YMW27-63 |
YMW27-32 |
|
Tensione nominale di isolamento Ui (V) |
660 V |
660 V |
|
Corrente termica nominale Ith (A) |
63 |
32 |
|
Tensione operativa Ue (V) |
440 V |
440 V |
|
AC-21 (A) |
57A |
30A |
|
AC-3 (A) |
36A |
22A |
|
AC-4(A) |
15A |
11A |
|
Tensione nominale di tenuta ad impulso Uimp |
2500 V (entrambi) |
2500 V (entrambi) |
|
Corrente nominale ammissibile di breve durata Icw |
740A, durata: 1s (entrambi) |
740A, durata: 1s (entrambi) |
|
Potere di chiusura/interruzione nominale (valore di picco) |
980A (entrambi) |
980A (entrambi) |
|
Vita meccanica |
10×10⁴ (120 ore) (entrambi) |
10×10⁴ (120 ore) (entrambi) |
|
Vita elettrica |
A vuoto: 8500; Caricato: 1500; Cicli operativi totali: 10000 (entrambi) |
A vuoto: 8500; Caricato: 1500; Cicli operativi totali: 10000 (entrambi) |
|

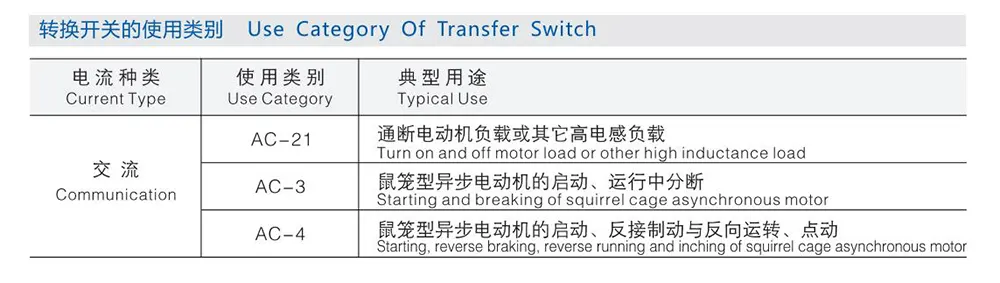

Tipo corrente |
Usa categoria |
Uso tipico |
|
Comunicazione (AC) |
AC-21 |
Accendere e spegnere il carico del motore o altro carico ad alta induttanza |
|
Comunicazione (AC) |
AC-3 |
Avviamento e rottura motore asincrono a gabbia di scoiattolo |
|
Comunicazione (AC) |
AC-4 |
Avviamento, frenatura in retromarcia, marcia in retromarcia e avanzamento lento del motore asincrono a gabbia di scoiattolo |
|

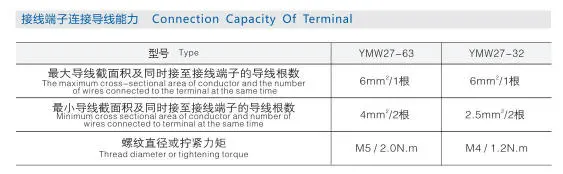

Articolo |
Tipo: YMW27-63 |
Tipo: YMW27-32 |
|
Sezione trasversale massima del cavo e numero di cavi collegati contemporaneamente al terminale |
6 mm² / 1 filo |
6 mm² / 1 filo |
|
Sezione trasversale minima dei cavi e numero di cavi collegati contemporaneamente al terminale |
4mm² / 2 fili |
2,5 mm² / 2 fili |
|
Diametro della filettatura o coppia di serraggio |
M5 / 2,0 N·m |
M4/1,2 N·m |
